1311 Оптический бюджет играет важную роль в создании и поддержании работоспособности волоконно-оптических сетей связи (ВОЛС). Этот показатель помогает понять, насколько система способна сохранять качество сигнала при передаче, и лежит в основе гарантии стабильной работы всей инфраструктуры.
Сущность оптического бюджета
По сути, оптический бюджет представляет собой запас мощности, который позволяет компенсировать потери сигнала на пути от передатчика к приемнику. Он рассчитывается как разница между выходной мощностью передатчика и порогом чувствительности приемника. Если потери превысят этот запас, сигнал ослабеет до уровня, когда приемник не сможет его корректно обработать.
Расчет ведется по простой формуле:
Р = P(Tx) — P(Rx)
Где:
P(Tx) – мощность передатчика
P(Rx) – чувствительность приемника
Типовыми параметрами оборудования считаются такие:
выходная мощность лазерных передатчиков: от -5 до +5 дБм.
чувствительность приемников: от -18 до -30 дБм.
Для стабильной работы уровень сигнала на входе приемника рекомендуется держать в диапазоне от -10 до -25 дБм, хотя это может варьироваться в зависимости от конкретных устройств.
Основные факторы потерь в оптических линиях
При прохождении сигнала через оптический кабель возникают неизбежные ослабления, которые нужно учитывать. Ниже перечислены ключевые факторы, которые необходимо учитывать:
затухание в оптическом волокне – зависит от расстояния и характеристик кабеля: в современных волокнах на стандартных длинах волн потери составляют около 0,2-0,5 дБ/км (например, 0,38 дБ/км на длине волны 1310 нм и 0,25 дБ/км – на 1550 нм);
потери на соединениях – это стыки кабелей или компонентов: сварные соединения вносят минимальные потери – всего 0,01 дБ, при этом разъемные или квази-разъемные соединения (коннекторы, механические соединители) могут вносить потери в размере 0,1-0,5 дБ на каждое соединение;
потери на мультиплексорах, сплиттерах (делителях): все пассивные компоненты оптических сетей вносят дополнительное затухание, особенно это актуально для пассивных оптических сетях (PON), в которых сплиттеры вносят дополнительное затухание 3–5 дБ на один элемент, в зависимости от коэффициента деления;
влияние изгибов: слишком сильные изгибы оптического кабеля могут значительно увеличить потери, иногда на несколько дБ.
Как рассчитать суммарные потери в кабеле
Соответственно, чтобы оценить общие потери в оптической линии складывают все виды вносимых потерь на трассе:
Асум = Аволокно + Асварные + Аконнекторы + Апасивное оборудование
Где:
Асум – общие (суммарные) потери в линии
Аволокно – затухание волоконно-оптического кабеля
Асварные – затухания в местах сварки
Аконнекторы – затухание на коннекторах или других разъемных соединениях
Апасивное оборудование – затухание на пассивных компонентах сети (сплиттеры, мультиплексоры/демультиплексоры и т.д.)
Такой расчет позволяет заранее спроектировать сеть с запасом, чтобы избежать сбоев в эксплуатации. В реальных проектах всегда добавляют «запас» (резерв) на непредвиденные факторы, такие как старение компонентов или внешние воздействия. Этот резерв, как правило, составляет 3-6 дБ.
Балансирование оптического бюджета
Для обеспечения стабильной работы ВОЛС важно соблюдать баланс между бюджетом и фактическими потерями. Волоконно-оптические системы обычно проектируются с учетом определенного резерва (запаса) для компенсации дополнительных потерь из-за старения компонентов, изменений окружающей среды или обслуживания.
Пример расчета
Предположим, мощность передатчика (Tx) составляет ~ +3 дБм, а чувствительность приемника (Rx) ~ -19 дБм.
По приведенной выше формуле рассчитываем оптический бюджет:
+3 дБм – (-19 дБм) = 22 дБм.
Таким образом, оптический бюджет (P) оптической линии составляет примерно 22 дБ.
Добавляем резерв (берем усредненное значение в размере 4,5 дБ из рекомендуемого диапазона 3-6 дБ). Это значит, что для надежной работы допустимые суммарные потери в линии не должны превышать 22 дБ минус резерв, то есть 17,5 дБ. Если фактические потери (включая волокно, разветвители и другие элементы) укладываются в этот лимит, система будет функционировать стабильно с запасом на непредвиденные факторы. Однако при потерях свыше 17,5 дБ (с учетом резерва) или 22 дБ (без него) сигнал окажется недостаточным для приема.
Зная оптический бюджет, резерв и характеристики трассы, мы можем рассчитать расстояние, на котором оборудование будет функционировать эффективно.
Ниже приведено несколько примеров сервисных плат когерентных транспондеров для оптического модуля 400G CFP2 (DCO) производства компании DWDM.ME.
Пример 1. Бюджет линии 10 дБ (Р) для модуля 400G CFP2 (DCO). Оптическая линия: одноканальный нелинейный (без усилителей) линк с использованием модулей 400G CFP2 (DCO). Нужно рассчитать максимальное расстояние работы этого модуля.
Условия:
Затухание волокна (Авол) = 0,23 дБ/км;
Количество разъемов (N) = 2;
Потери на каждом разъеме (Акон) ≈ 0,3 дБ (типовое значение);
Потери на пассивном оборудовании (Апас.обор.) = 0 (фильтры отсутствуют);
Потери на сварках (Азварн) = 0 (нет сварок);
Маржа резерва (M)* = 0,05 дБ.
* Маржа резерва – это запас мощности, который оставляют в бюджете связи для компенсации непредвиденных потерь или изменений в будущем.

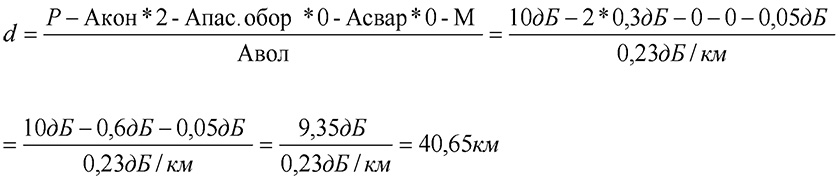

Расчет:
Как видно из приведенного расчета, максимальное расстояние работы модуля 400G CFP2 (DCO) при таких параметрах линии составит 40,65 км.
Пример 2. Бюджет линии 10 дБ (Р) для модуля 400G CFP2 (DCO) с использованием на линии 8-канальных мультиплексоров. Необходимо рассчитать максимальное расстояние.
Условия:
Затухание волокна (Авол) = 0,23 дБ/км;
Количество разъемов = 2;
Потери на каждом разъеме (Акон) ≈ 0,3 дБ (типовое значение);
Количество мультиплексоров = 2;
Потери на мультиплексорах (Апас.обор.) = 1,8 дБ (согласно спецификации);
Потери на сварках (Азварн) = 0 (нет сварок);
Маржа резерва (M)* = 0,05 дБ.

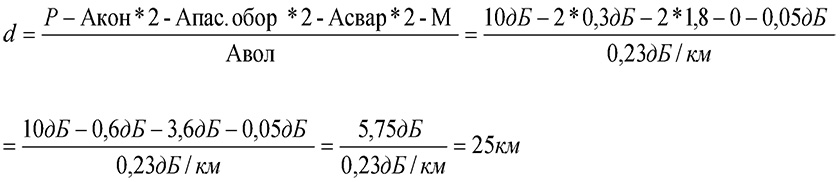

Расчет:
Как видно из приведенного расчета, максимальное расстояние работы модуля Когерентный оптический модуль 400G CFP2 (DCO) при таких параметрах линии составит 25 км.
В заключение, оптический бюджет — это основной параметр, определяющий проектирование ВОЛС. Его правильный расчет позволяет обеспечить стабильную и эффективную работу системы, предотвращая риски потери сигнала. Баланс между мощностью передатчика, чувствительностью приемника и фактическими потерями критичен для достижения высококачественной связи.
