Платформа для передачи данных серии MU

Высокопроизводительная и экономичная платформа для передачи данных с использованием технологии DWDM, которая не только увеличивает пропускную способность сети, но и максимально использует ресурсы оптического волокна, минимизируя потери сетевых ресурсов
Icon
Простая в эксплуатации и обслуживании
Icon
Позволяет передавать до 96 каналов по паре оптических волокон в стандартной частотной сетке
Icon
Предоставляет возможность быстрого и гибкого доступа ко всему функционалу платформы
Icon
Поддерживает SNMP, Web, Telnet; удаленное управление с помощью OSC, онлайн-мониторинг в режиме реального времени.
Icon
Подходит для магистральных, городских волоконно-оптических линий и подключения центров обработки данных
Icon
Имеет встроенную защиту высокой надежности

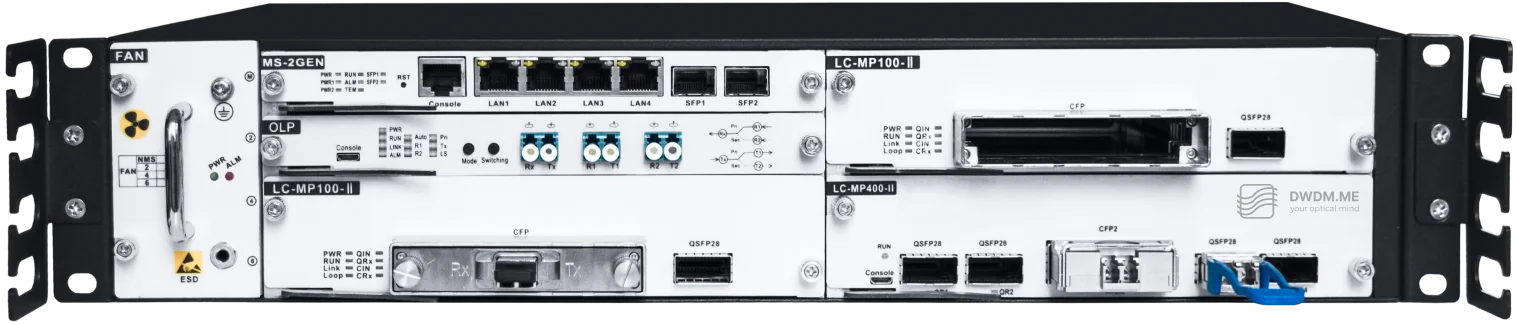

Предлагаем ознакомиться с функциональными особенностями оборудования DWDM.ME с помощью интерактивной карты

Платформа передачи данных большой емкости DWDM.ME обеспечивает высокую пропускную способность (более 1.6 терабит) и может быть использована в различных типах сети, включая национальные, региональные и магистральные сети. Это наиболее экономически эффективное решение для передачи данных в своей отрасли

    узнать больше о нашем продукте
    Карта управления MS-2GEN

    обеспечивает онлайн-управление и мониторинг всей системы WDM

    Использует длину волны 1510 нм, поддерживая максимальный диапазон передачи 40 дБ

    Поддерживает CLI, Telnet, SNMP, Web и другие типы сетевого управления

    Поддерживает функции IP-связи между устройствами для реализации интегрированного управления несколькими устройствами

    Выполняет конфигурирование, управление аварийными сигналами и мониторинг неисправностей

    Обеспечивает графическое управление информацией: отображает топологию, позиционирование на электронной карте, что очень удобно для быстрого развертывания услуг, обнаружения неисправностей и экономии затрат на обслуживание

    Плата защиты оптической линии LC-OLP

    используется для переключения между основным и резервным оптическими маршрутами, обеспечивая надежную работу и защиту от потери связи в случае сбоя.

    Высокая скорость переключения <30 мс, что сокращает время прерывания связи и повышает эффективность обслуживания

    Низкие вносимые потери: 1+1≤4дБ, 1:1≤1,5дБ. Можно установить режим ручного или автоматического переключения

    Произвольная отправка активных и резервных рабочих маршрутов в целях обеспечения бесперебойной работы предприятия, без необходимости ручной отправки на ODF, что является очень удобным, безопасным и экономит время

    Мониторинг в режиме реального времени качества оптоволокна и уровня оптической мощности в работающей и резервной линиях

    Сервисная плата транспондера LC-MP100-II

    решает проблемы высокоскоростных систем передачи для соответстия требованиями OSNR, устойчивости к хроматической CD, межмодовой PMD дисперсии и нелинейными физическими эффектами передачи.

    Обеспечивает большую емкость и высокую пропускную способность для когерентной системы передачи сети 100G

    Поддерживает одноканальную передачу крупных пакетов со скоростью 100 Гбит/с

    Обеспечивает передачу на сверхдальние расстояния благодаря технологии кодирования с прямой коррекцией ошибок FEC для передачи на 1500 км без электрического восстановления.

    Технологии когерентных волн и высокопроизводительной технологии обработки DSP позволяют организовать линк до 1500 км без компенсации дисперсии

    Когерентный оптический модуль 100G CFP2 (DCO)

    предназначенный для работы по оптическому кабелю с двойным волокном.

    Минимальный гарантированный оптический бюджет модуля составляет 18,5 дБ, однако с усилением сигнала модуль может достигать до 2000 км (100 Гбит/с)

    Поддерживает DP-QPSK (квадратурную фазовую модуляцию с двойной поляризацией) для 100 Гбит/с.

    Имеет гибкие клиентские интерфейсы для поддержки сигнализации OTL4.4 для OTU4 с G.709 FEC и мониторинга OTU4/ODU, сигнализации CAUI-4 для 100G Ethernet с модулем счетчика RMON

    Наличие встроенного генератора и средства проверки Line & Client PRBS (псевдослучайная двоичная последовательность), которые могут помочь в диагностике и тестировании состояния соединения

    Сервисная плата мукспондера 400G LC-MP400-II

    поддерживает мультиплексирование/демультиплексирование на электрическом уровне в двух режимах: 4x100G↔400G, обеспечивая объединение 4 каналов 100G в один канал 400G (используется 4 клиентских интерфейса — QSFP28 и линейный интерфейс CFP2); или 2x100G↔200G, обеспечивая объединение 2 каналов 100G в один канал 200G.

    Благодаря современной когерентной технологии и технологии обработки DSP, достигается передача канала со скоростью 400 Гбит/с., что позволяет устранить проблемы высокоскоростных систем передачи для соответствия требованиям OSNR, устойчивости к хроматической (CD) и межмодовой (PMD) дисперсии и нелинейным физическим эффектам передачи оптического сигнала

    Возможность передачи данных на очень большие расстояния с помощью технологии FEC (кодирование с прямой коррекцией ошибок) из-за которой достигается передача на 1000 км без электрического восстановления сигнала

    Большой допуск к дисперсии: 20000ps.nm

    Поддержка 80 каналов с возможностью перестройки длины волны

    Когерентный оптический модуль 400G CFP2

    Высокая пропускная способность, большая скорость при передаче по одной оптической паре

    Многоскоростной хост-интерфейс, совместимый с IEEE Ethernet или ITU-T OTN/FlexO

    Дальность передачи до 1000 км при 400G, с расширенным радиусом действия при 200G (2000 км) и 100G (5000 км)

    На стороне хоста принимает различные типы сигналов, включая 100GE, 200GE, 400GE, OTU4 и OTUCn (FlexO)

    Дополнительное шифрование уровня 1 (AES-256)

    Оптический модуль QSFP28 100G

    Компактный одномодовый трансивер, предназначенный для работы на скорости 100 Гбит/с.

    Использует технологию 2 SM (Two Single Mode)

    Рабочий диапазон 10 км

    Разъем дуплексный LC

    Длина волны TX, нм 1295.56, 1300.05, 1304.58, 1309.14

    Мощность передатчика -7,6~2,4 дБм

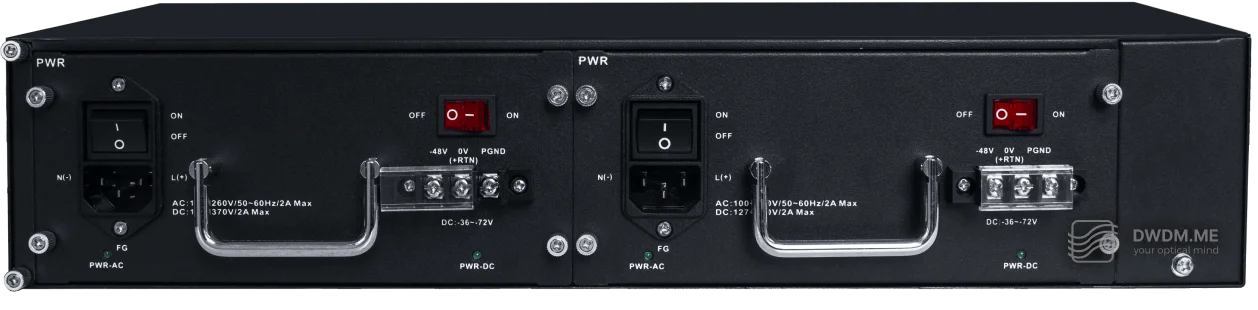

    Блок питания


    Icon

    Резервирование и отказоустойчивость: модульная конструкция блока питания поддерживает возможность подключения питания как от источника переменного (АС), так и от источника постоянного тока (DC) с дублированием блока питания каждого типа.


    Icon

    Защита от пульсации перенапряжения и электромагнитных помех: блок питания оснащещен механизмами защиты, предотвращающими повреждение подключенного оборудования в случае пульсации перенапряжения и электромагнитных помех.


    Icon

    Управление энергопотреблением: блок питания оборудован функциями управления энергопотреблением, которые могут регулировать подачу энергии в зависимости от текущей загрузки системы.

    Блок питания


    Icon

    Резервирование и отказоустойчивость: модульная конструкция блока питания поддерживает возможность подключения питания как от источника переменного (АС), так и от источника постоянного тока (DC) с дублированием блока питания каждого типа.


    Icon

    Защита от пульсации перенапряжения и электромагнитных помех: блок питания оснащещен механизмами защиты, предотвращающими повреждение подключенного оборудования в случае пульсации перенапряжения и электромагнитных помех.


    Icon

    Управление энергопотреблением: блок питания оборудован функциями управления энергопотреблением, которые могут регулировать подачу энергии в зависимости от текущей загрузки системы.

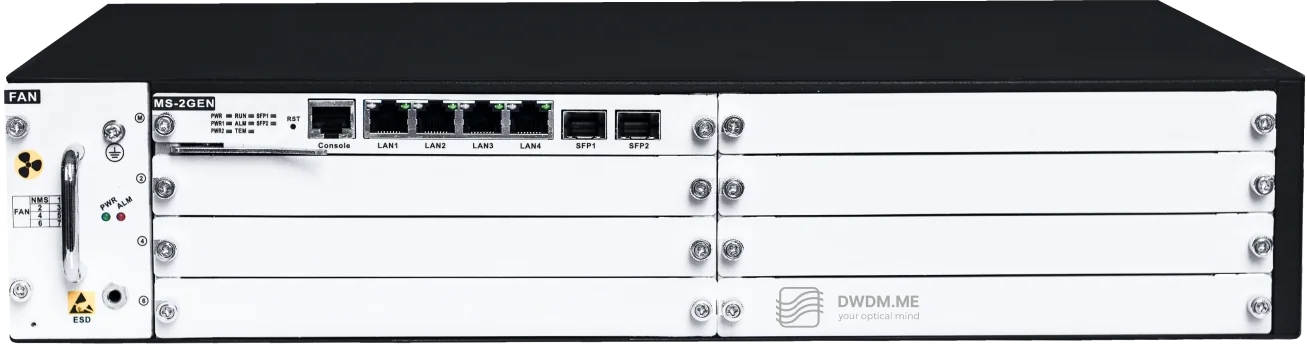

    Высокая интеграция и поддержка передовых технологий

    Платформы для трансмиссии серии MU поддерживают современные технологии передачи и высокой интеграции, обеспечивая:


    Icon

    Высокую пропускную способность: возможность одновременной передачи по нескольким длинам волн (частотам), что значительно увеличивает пропускную способность оптоволоконных сетей.


    Icon

    Большую емкость: способность обрабатывать и передавать большой объем данных.


    Icon

    Дальность передачи: обеспечение эффективной передачи данных на длинные расстояния без существенных потерь сигнала.


    Icon

    Гибкость конфигурации: возможность настройки параметров передачи в соответствии с индивидуальными требованиями сети.

    Унифицированная платформа

    поддерживает смешанную установку различных сервисных карт и централизованное управления сетью. Платформа серии MU обеспечивает модульность, гибкость настроек работы линейных карт, простоту управления русурсами для повышения эффективности сетевых операций.

    Высокая эффективность работы системы охлаждения

    Система воздушного охлажнения состоит из вентиляторов, работа которых поддерживает оптимальную температуру коммутационной платформы, предотвращая перегрев и обеспечивая стабильность работы. Автоматическая регулировка скорости вращения вентиляторов в зависимости от температуры оборудования или загрузки, способствует более эффективному управлению охлаждением и снижению энергопотребления.

    Высокая надежность


    Icon

    Резервирование и отказоустойчивость: модульная конструкция блока питания поддерживает возможность подключения питания как от источника переменного (АС), так и от источника постоянного тока (DC) с дублированием блока питания каждого типа.


    Icon

    Защита от пульсации перенапряжения и электромагнитных помех: блок питания оснащещен механизмами защиты, предотвращающими повреждение подключенного оборудования в случае пульсации перенапряжения и электромагнитных помех.


    Icon

    Управление энергопотреблением: блок питания оборудован функциями управления энергопотреблением, которые могут регулировать подачу энергии в зависимости от текущей загрузки системы.

    Интеллектуальная платформа передачи данных сверхбольшой емкости

    1U шасси MU-70-ACDC

    Шасси операторского класса высотой 1U с 4 слотами, резервным источником питания переменного/постоянного напряжения и блоком вентиляторов
    • Icon
      Поддержка смешанной передачи данных 10G/100G/200G/400G
    • Icon
      Стандартный 19-дюймовый корпус 1U на 4 слота
    • Icon
      Унифицированная платформа: поддерживает смешанную установку различных сервисных карт и единое управление сетью
    • Icon
      Одна стойка поддерживает мультиплексирование и демультиплексирование до 3×16 длин волн, переадресацию услуг до 12x10G, 1x100G, 1x200G

    Высокая надежность: модульная конструкция блока питания, поддержка подключения и отключения, двойной блок питания с защитой 1+1

    Возможность установки блоков питания: 2xDC -48V, 2xAC 220V или дублированный DC и АС

    Потребляемая мощность: полный комплект <100 Вт

    Размеры (W x H x D) 482.5× 44.5× 320 мм

    Читать больше Скрыть

    2U шасси MU-180-ACDC

    Шасси операторского класса высотой 2U с 8 слотами, резервным источником питания переменного/постоянного напряжения и блоком вентиляторов
    • Icon
      Поддержка смешанной передачи данных 10G/100G/200G/400G
    • Icon
      Стандартный 19-дюймовый корпус 1U на 8 слотов
    • Icon
      Унифицированная платформа: поддерживает смешанную установку различных сервисных карт и единое управление сетью
    • Icon
      Одна стойка поддерживает мультиплексирование и демультиплексирование до 7×16 длин волн, переадресацию услуг до 28x10G, 4x100G, 4x200G

    Высокая надежность: модульная конструкция блока питания, поддержка подключения и отключения, двойной блок питания с защитой 1+1

    Возможность установки блоков питания: 2xDC -48V, 2xAC 220V или дублированный DC и АС

    Потребляемая мощность <200 Вт (в сборе)

    Размеры (W x H x D) 482.5× 89×350мм

    Читать больше Скрыть

    5U шасси MU-380-ACDC

    Шасси операторского класса высотой 5U с 20 слотами, резервным источником питания переменного/постоянного напряжения и блоком вентиляторов
    • Icon
      Поддержка смешанной передачи данных 10G/100G/200G/400G
    • Icon
      Стандартный 19-дюймовый корпус 1U на 20 слотов
    • Icon
      Унифицированная платформа: поддерживает смешанную установку различных сервисных карт и единое управление сетью
    • Icon
      Одна стойка поддерживает мультиплексирование и демультиплексирование до 19×16 длин волн, переадресацию услуг до 76x10G, 9x100G, 9x200G

    Высокая надежность: модульная конструкция блока питания, поддержка подключения и отключения, двойной блок питания с защитой 1+1

    Возможность установки блоков питания: 2xDC -48V, 2xAC 220V или дублированный DC и АС

    Потребляемая мощность<500W (в полной комплектации)

    Размеры (W x H x D) 482.5× 222.5×350мм

    Читать больше Скрыть

    Сертификация продукции

    Соответствует требованиям директивы 2014/35/EU (LVD)

    Платформы передачи данных MU-380-ACDC, MU-70-ACDC, MU180-ACDC торговой марки DWDM.ME имеют сертификаты соответствия директиве о низковольтном оборудовании 2014/35/EU (LVD), которая является «общей согласованной директивой по безопасности» охватывая все аспекты безопасности электрооборудования, а не только электрические риски.

    Директива гарантирует, что оборудование, предназначенное для использования в пределах определенного напряжения, безопасно для пользователей и соответствует европейским законодательным требованиям.

    Соответствует требованиям директивы 2014/30/EU (EМС)

    Платформы передачи данных MU-380-ACDC, MU-70-ACDC, MU180-ACDC имеют сертификаты соответствия директиве электромагнитной совместимости (EMC) 2014/30/EU технических средств EC.

    Тестирование EMC обеспечивает соответствие оборудования стандартам электромагнитной совместимости для минимизации воздействия электромагнитных полей на устройства и обеспечение их надежной работы в различных условиях. Прохождение EMC не только гарантирует соответствие продукции нормативным требованиям, но и позволяет выявить и устранить возможные источники электромагнитных помех, которые могут повлиять на работу других устройств в том же электромагнитном окружении. Соблюдение стандартов EMC способствует созданию высококачественных продуктов, что в конечном итоге укрепляет конкурентную позицию торговой марки DWDM.ME поскольку улучшенная производительность и надежность оборудование уменьшает вероятность сбоев в использовании и повышает доверие потребителей к бренду.
