Оптические усилители EDFA

Оптические усилители EDFA (erbium-doped fiber amplifiers) работающие на основе эрбия, широко применяются в оптоволоконных системах связи, основанных на технологии плотного мультиплексирования DWDM. EDFA играет важную роль в передаче данных на большие расстояния, усиливая оптический сигнал без его преобразования в электрический. Это обеспечивает минимальные задержки и искажения, что позволяет передавать оптические сигналы на тысячи километров без применения электронных повторителей. Технология DWDM дополнительно позволяет разделять сигналы на различные волновые диапазоны, увеличивая пропускную способность каналов связи.

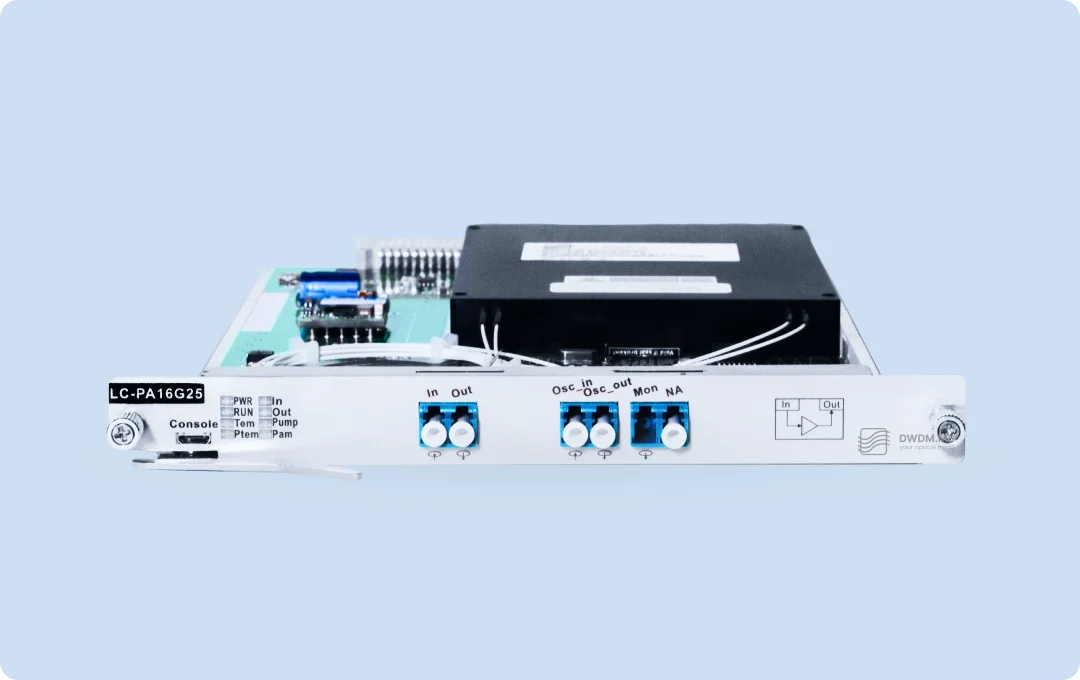

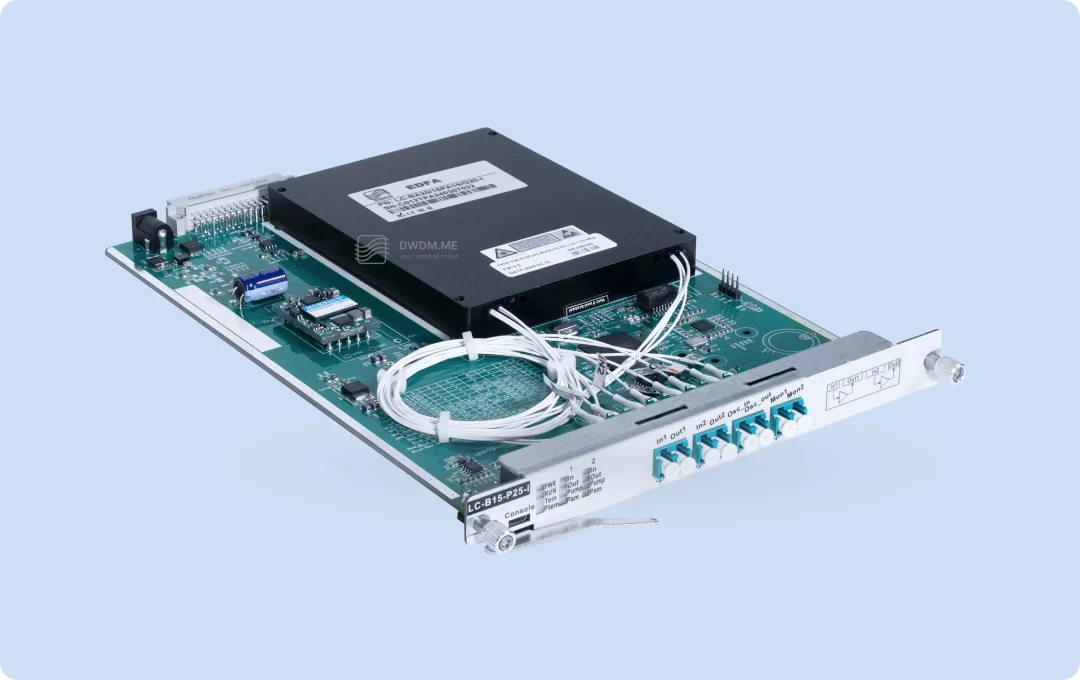

    Оптический усилитель EDFA

    Оптический усилитель EDFA увеличивает мощность оптического сигнала, проходящего через волоконный кабель, без необходимости преобразования в электрический сигнал. Модуль усилителя может работать при постоянном усилении (автоматическая регулировка усиления AGC) и постоянной выходной мощности (автоматическая регулировка мощности APC). EDFA интегрируются в системы плотного мультиплексирования волнового деления DWDM, что позволяет увеличить пропускную способность канала связи. Встроенный переменный оптический аттенюатор (Variable Optical Attenuator, VOA) может быть автоматически отрегулирован для обеспечения плавного усиления сигнала.


    Icon

    Осуществляет общее усиление оптического сигнала С-диапазона; имеет три основных применения: увеличение мощности (BA), линейное усиление (LA) и функции предварительного усиления (PA)


    Icon

    Охватывает широкий диапазон рабочих длин волн 1528~1565нм


    Icon

    Имеет низкий типовой уровень шума, который составляет 5 дБ


    Icon

    Поддерживает оптические системы для получения радиосигналов ретранслятора различного сечения


    Icon

    Обладает отличной плоскотностью усиления 48 волн DWDM, что составляет <1 дБ


    Icon

    Имеет возможность осуществления индивидуальной настройки, которая включает поддержку различных настроек с выходной мощностью 13~24 дБм; многих характеристик усиления 8~35 дБ; настроек усиления мощности, линейного усиления и предварительного усиления


    Icon

    Еффективно управляет переходными характеристиками для поддержания стабильной выходной мощности и усиления без влияния на существующие сигналы

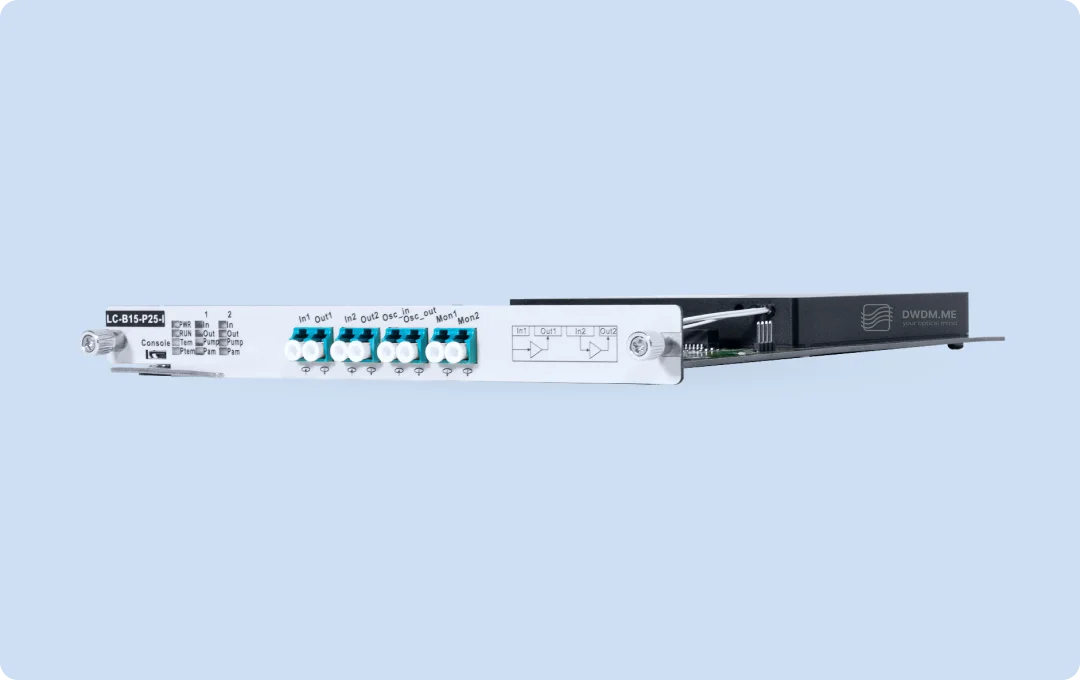

    Двойной оптический усилитель EDFA

    Двойной оптический усилитель EDFA (Dual EDFA Optical Amplifier) имеет два независимых усилительных канала, что позволяет увеличить пропускную способность оптической системы за счет параллельной обработки обоих сигналов. Обычно используется для повышения пропускной способности в системах, где требуется обработка нескольких потоков данных или, когда необходима резервная линия. Модуль оптического усилителя EDFA обеспечивает многофункциональные решения с низким уровнем шума волоконно-оптического усилителя. Модуль усилителя может работать при постоянном коэффициенте усиления (автоматическая регулировка усиления AGC) и постоянной выходной мощности (автоматическая регулировка мощности APC). Это высокоинтегрированный EDFA, большой модуль которого поддерживает двойной усилитель с двумя независимыми блоками усиления.


    Icon

    Осуществляет общее усиление оптического сигнала С-диапазона; имеет три основных применения: увеличение мощности (BA), линейное усиление (LA) и функции предварительного усиления (PA)


    Icon

    Охватывает широкий диапазон рабочих длин волн 1528~1565нм


    Icon

    Имеет низкий типовой уровень шума, который составляет 5 дБ


    Icon

    Включает в себя два независимых блока усиления, каждый из которых обеспечивает усиление оптического сигнала в соответствии с установленными параметрами и требованиями, что позволяет обрабатывать два сигнала одновременно или независимо друг от друга, увеличивая гибкость и эффективность оптической системы


    Icon

    •Обладает несколькими режимами работы: AGC (Automatic Gain Control) для регулировки коэффициента усиления, APC (Automatic Power Control) для регулировки выходной мощности и ACC (Automatic Current Control) для управления напряжением


    Icon

    Имеет дополнительный канал OSC для удаленного управления, который позволяет операторам удаленно мониторить и настраивать работу усилителя, что особенно актуально в случае, когда устройство размещено на больших расстояниях или в труднодоступных местах.


    EDFA серединного уровня доступа

    EDFA серединного уровня доступа (Middle Stage Access EDFA Optical Amplifier) — оптический усилитель, размещаемый в середине оптоволоконной сети между двумя узлами системы DWDM. Его основная задача состоит в усилении оптического сигнала перед его передачей через более длинные участки оптоволоконной линии. Модель EDFA с доступом к среднему каскаду (MSA) включают дополнительный порт среднего каскада, предназначенный для установки блока управления компенсацией дисперсии (DCM) без присущих ему вносимых потерь. Конструкция этой модели оптического усилителя позволяет использовать преимущества DCM для повышения гибкости развертывания. Новые варианты размещения требуют меньшего количества усилителей в линии связи и, тем самым, предоставляют возможности для реализации решений, которые были бы невозможны при использовании усилителей на базе устаревших технологий.

    • Icon Осуществляет общее усиление оптического сигнала С-диапазона
    • Icon Охватывает широкий диапазон рабочих длин волн 1528~1565нм
    • Icon Имеет низкий типовой уровень шума, который составляет 5 дБ
    • Icon Поддерживает оптические системы для получения радиосигналов ретранслятора различного сечения
    • Icon Осуществляет компенсацию вносимых потерь, вызванных модулями компенсации дисперсии (DCM)
    • Icon Уменьшает дополнитеьную деградацию OSNR системы
    • Icon Поддерживает серединный доступ для компенсации потерь сигнала, вызванные DCM или OADM, что помогает увеличить дальность передачи сигнала и минимизировать потери в оптоволоконной сети
    • Icon Имеет дополнительный канал OSC для удаленного управления и MON-порта для онлайн-мониторинга оптической мощности и OSNR

    Одноволоконный оптический усилитель EDFA

    Одноволоконный оптический усилитель EDFA (Single Fiber EDFA Optical Amplifier) увеличивает мощность оптического сигнала непосредственно внутри той же оптоволоконной линии, по которой он передается. Обычно используется в системах, где доступно только одно волокно для передачи сигнала, волоконная инфраструктура ограничена и нет возможности прокладывать дополнительные волокна для разных усилительных каналов. Модели одноволоконных двунаправленных усилителей EDFA включают красный и синий порты, предназначенные для одноволоконных DWDM-решений. Красный оптический усилитель имеет синий выходной и входной порты, которые используются для доступа к усилителю для усиления синего оптического сигнала. Синий оптический усилитель, напротив, имеет красный порт на выходе и красный порт на входе, которые используются для усиления красного оптического сигнала. Рабочий диапазон синего оптического усилителя составляет 1528нм~1543нм; красного – 1547нм~1561нм.

    • Icon Осуществляет общее усиление оптического сигнала С-диапазона
    • Icon Охватывает широкий диапазон рабочих длин волн 1528~1565нм
    • Icon Имеет несколько режимов работы, включая автоматическое регулирование коэффициента усиления AGC, регулируемый выходной уровень APC и регулирование по напряжению ACC
    • Icon Снижает дополнительную деградацию OSNR системы
    • Icon Имеет индивидуальную настройку и поддержку красного и синего одноволоконного двунаправленного EDFA
    • Icon Обеспечивает гибкость при вставке DCM (Dispersion Compensation Module) на различных расстояниях
    • Icon Имеет дополнительный канал OSC для удаленного управления и MON-порта для онлайн-мониторинга оптической мощности и OSNR
    Вышепредставленные модели эрбиевых оптических усилителей DWDM.ME поддерживают все традиционные применения в расширенной оптической линии связи, среди которых:
    БУ
    Бустерный усилитель

    Бустерный усилитель (BA Booster), который характеризуется высокой входной мощностью, имеет высокий коэффициент усиления и высокий выход. Его применение сосредоточено преимущественно на передающем конце системы DWDM для увеличения оптической мощности системы волнового мультиплексирования.

    ЛИ
    Линейный усилитель

    Линейный усилитель ( LA) отличается низкой входной мощностью, невысоким коэффициентом усиления и высоким выходом. Он применяется в середине между двумя сетевыми узлами системы DWDM для усиления передаваемой мощности.

    ПУ
    Предусилитель

    Предусилитель (PA) имеет низкую входную мощность, низкий выход и высокий коэффициент усиления. Его главное предназначение: подключение к системе DWDM для усиления принимаемой оптической мощности, а также для компенсации потерь в мультиплексоре, расположенном рядом с оптическим приемником.
