3960 Волоконно-оптические кабели — ключевые составляющие современных телекоммуникаций. Они обеспечивают высокоскоростную передачу данных на большие расстояния с минимальными потерями. Вместо электрических сигналов в таких кабелях используются световые, что обеспечивает более быструю и надежную связь. Благодаря этим свойствам оптические кабели стали незаменимыми в самых разных сферах — от интернета до телевидения.
Что такое оптический кабель
Оптический кабель передаёт данные с помощью световых импульсов. В нём сигнал распространяется в виде света, что обеспечивает большую скорость и дальность передачи по сравнению с медными кабелями, где сигнал передается электрическими импульсами. Основу кабеля составляют оптические волокна из стекла или пластика, которые эффективно проводят световой сигнал с минимальными потерями.
Для чего нужен оптический кабель
Оптические кабели широко применяются в различных сферах:
интернет и телекоммуникации — обеспечивают высокоскоростной доступ к сети;
кабельное телевидение — улучшают качество видео- и аудиосигнала;
медицинское оборудование — используются в диагностических устройствах;
промышленность — позволяют контролировать и мониторить производственные процессы.
Благодаря высокой пропускной способности и устойчивости к помехам, оптические кабели играют ключевую роль в современных коммуникационных системах.
Преимущества и особенности оптического кабеля
Оптические кабели обладают рядом преимуществ:
высокая скорость передачи данных — достигает нескольких терабит в секунду;
низкие потери сигнала — возможность передачи на большие расстояния без необходимости установки повторителей;
устойчивость к электромагнитным помехам — не подвержены влиянию внешних электромагнитных полей;
компактность и легкость — значительно меньше и легче медных кабелей.
Благодаря этим качествам, оптические кабели становятся оптимальным выбором для современных сетей, особенно в сочетании с оптическими трансиверами.

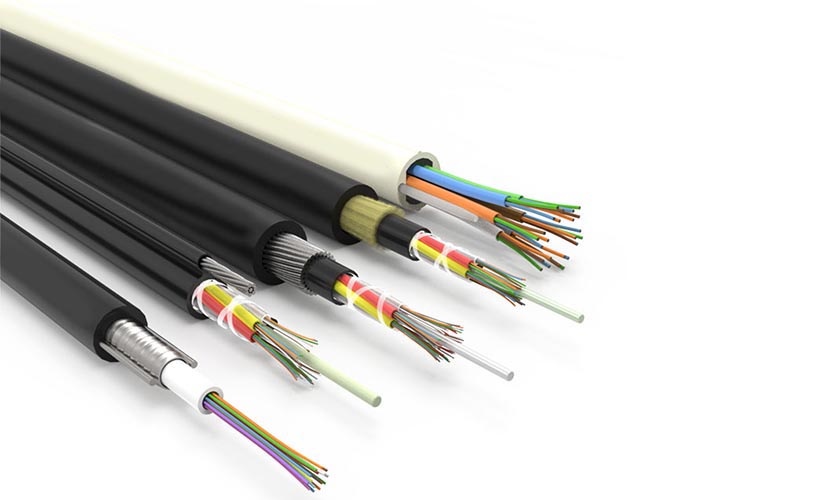

Виды оптоволоконных кабелей
Все разновидности оптоволоконных кабелей имеют разную структуру, сферу использования и назначение. Выбор зависит от расстояния передачи, условий прокладки, требований к скорости и надежности сигнала. Востребованные типы оптоволоконных кабелей:
Одномодовые (Single-mode). Предназначены для передачи сигнала на большие расстояния — до десятков и сотен километров. Благодаря узкому ядру (~9 мкм) минимизируются потери и обеспечивается высокая скорость передачи. Используются в магистральных сетях, междугородней связи и оптической транспортной инфраструктуре.
Многомодовые (Multimode). Оптимальны для коротких дистанций — до 2 км, чаще прокладываются внутри зданий, на кампусах и в дата-центрах. Имеют более широкое ядро (50 или 62,5 мкм), что облегчает монтаж, но снижает максимальную длину передачи.

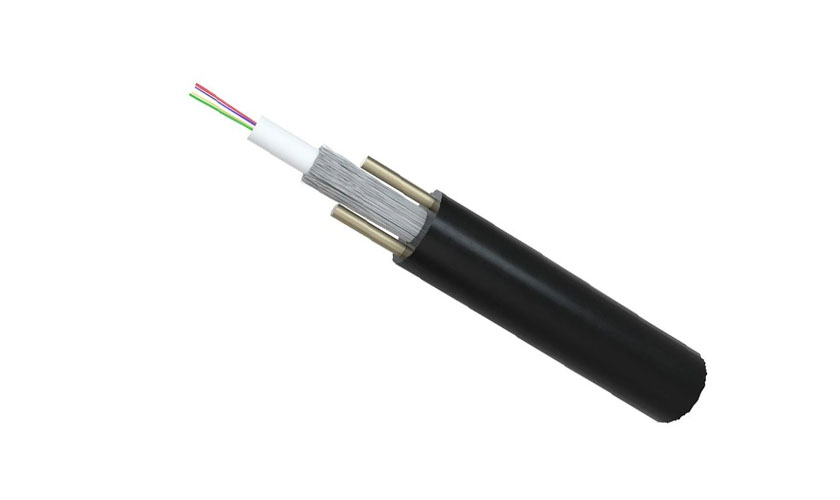

Самонесущие. Содержат прочный силовой элемент, позволяющий прокладывать линии воздушным способом без дополнительных опор. Используются в городских сетях связи.
Бронированные. Оснащены металлической защитой для повышенной устойчивости к механическим и внешним воздействиям. Идеальны для подземной, уличной и промышленной прокладки, включая кабельные каналы и подводные участки.
Правильный выбор оптоволоконного кабеля обеспечивает стабильность работы сети и снижает риски при эксплуатации.
Как работает оптический кабель
Передача данных в оптическом кабеле происходит с помощью световых импульсов, а не электрических сигналов. Ядро состоит из стекла или пластика, через которое проходит свет. Источником света служит лазер или светодиод, а сама информация кодируется в виде коротких вспышек.
Главное преимущество такого способа передачи — высокая скорость при минимальных потерях на значительные расстояния. Свет отражается внутри ядра под определённым углом, что позволяет практически не искажать сигнал даже при передаче на многие километры.
Как подключить оптический кабель

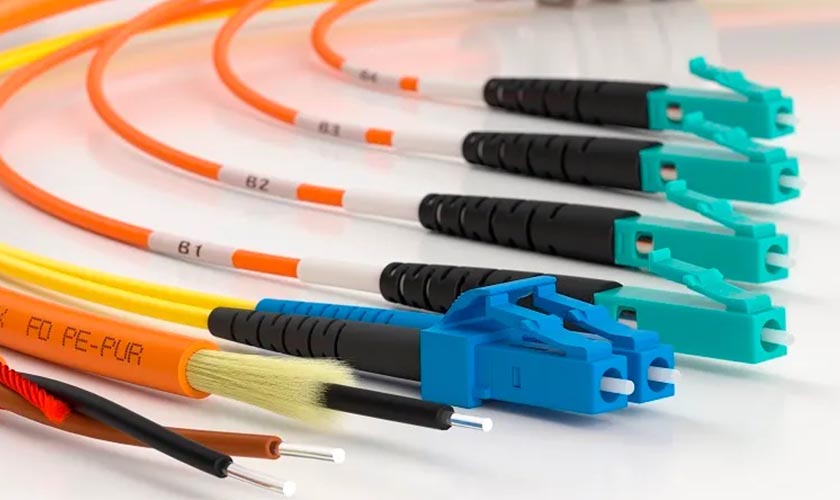

Разберемся, как правильно подключить оптический кабель. Для этого используются специальные разъёмы — SC, LC, ST и другие, в зависимости от выбранного DWDM оборудования. Подключение должно быть аккуратным, так как оптическое волокно очень хрупкое, и сильный изгиб может привести к повреждению.
Чаще всего оптический кабель соединяется с оптическим терминалом или модулем, например, SFP, установленным в сетевом оборудовании. После подключения рекомендуется проверить сигнал с помощью измерителя мощности или оптического тестера. Оптимальным решением будет доверить монтаж профессионалам, которые обеспечат правильное подключение и настройку, включая работу с одномодовыми линиями.
Какой оптический кабель выбрать
Чтобы выбрать волоконно-оптический кабель, необходимо учитывать несколько ключевых факторов:
Среда прокладки. Определите, где будет проложена линия — под землей, в помещении, на воздухе или в техническом помещении с перепадами температуры. Для уличной прокладки важна защита от ультрафиолета, влаги и механических повреждений. Лучший выбор — самонесущий или бронированный кабель. Для помещений подойдет легкий кабель в оболочке — он проще в монтаже и дешевле.
Пропускная способность и расстояние. Для сети внутри одного здания обычно выбирают многомодовый кабель. Если расстояние превышает 2 км, предпочтительнее одномодовый кабель — он обеспечивает стабильную передачу с минимальными потерями. При больших дистанциях могут понадобиться оптические усилители, например оптические усилители EDFA.
Совместимость с оборудованием. Обратите внимание на тип разъёмов, диаметр и количество волокон кабеля. Рекомендуется брать кабель с запасом длины и прочности, чтобы учесть дополнительные изгибы при укладке и возможное расширение сети в будущем.
Ответственный выбор волоконно-оптического кабеля — залог быстрой и качественной передачи данных без потерь.
